一、概述
   LBY-3型頂板離層儀是監測頂板巖層分離時所產生位移量的專用儀器。它主要適用于采用錨桿、錨索支護的巷道頂板及需要測量頂板位移的工作面。為煤礦工程技術人員和檢測工作人員提供確定錨桿的長度，抗拉強度，了解所使用錨桿、錨索的合理性、經濟性而需要的科學依據。

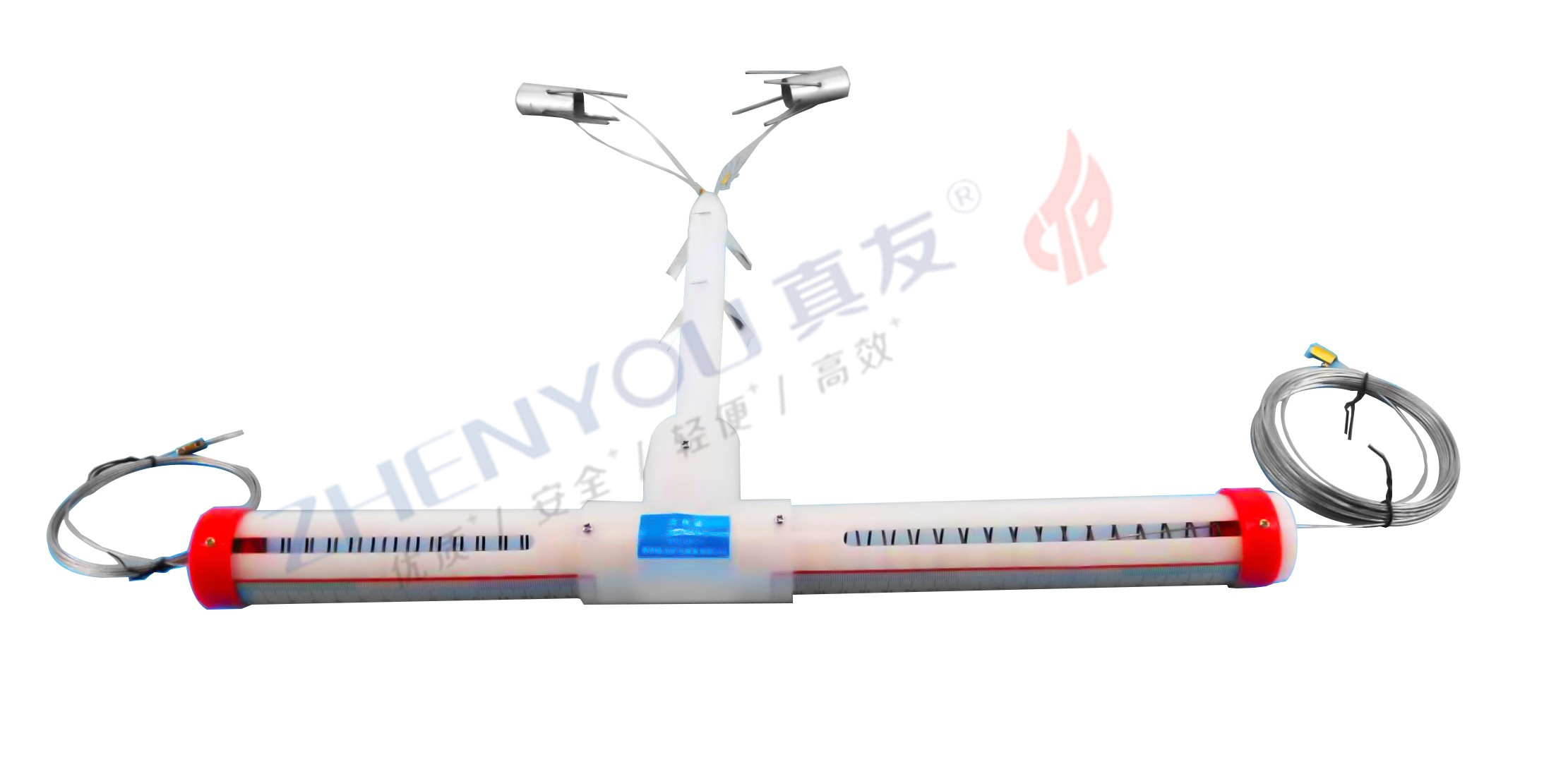

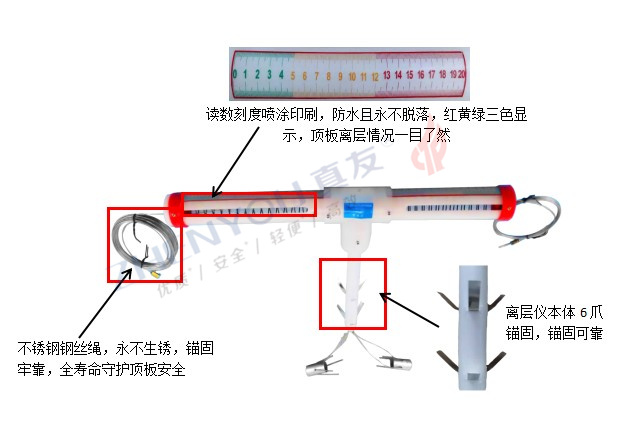

二、產品特點
1、讀數刻度噴涂印刷，防水且永不脫落，紅黃綠三色顯示，頂板離層情況一目了然。
2、不銹鋼鋼絲繩，永不生銹，錨固牢靠，全壽命守護頂板安全。
3、離層儀本體6爪錨固，錨固可靠。

三、安裝步驟
a）用Ф27～28mm鉆頭在頂板上打孔至預定深度；
b）用端部帶槽的安裝桿將上部錨固器推至鉆孔上端，輕拉一下細鋼繩確認錨固器已錨住。（注：上部錨固器與顯示孔口到上部錨固器之間的總變形量的T刻度指示環相連）；
c）用端部帶槽的安裝桿將下部錨固器推至鉆孔中預定監測位置（通常與頂板錨桿上端處于同一高度），輕拉一下細鋼繩確認錨固器已錨?。?br /> d）檢查確認孔口套管組件連接牢固，然后將其插入鉆孔中，確保兩個刻度指示環移動順暢，不受任何卡阻，并確認孔口套管組件已固定在鉆孔中（注：在將孔口套管組件推入鉆孔中的同時，需將細鋼繩從刻度桿端向外拉）；
e）將刻度指示環T的紅色邊緣與“0”刻度對齊，然后用卡箍將與其相連的細鋼繩卡住，確認指示環移動不受卡阻，截去多余的細鋼繩；
f）將刻度指示環L的紅色邊緣與“0”刻度對齊，然后用卡箍將其相連的細鋼繩卡住，確認指示環移動不受卡阻，截去多余的細鋼繩；
g）記錄指示儀編號、安裝日期及位置，初始讀數。
四、技術指標
監測點：2點
量程：淺基點150mm，深基點200mm
精度：±1mm
監測范圍：淺基點3m，深基點8m，可根據現場實際確定監測范圍。
